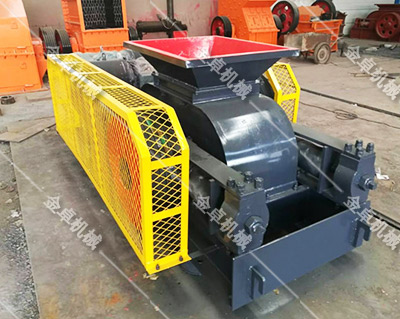

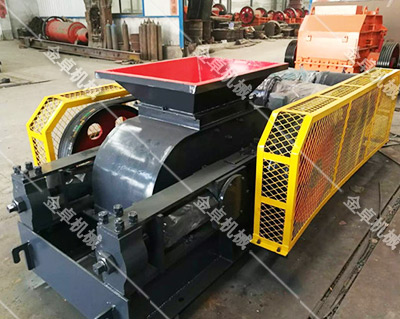

对齿辊破碎机

应用范围：砂石料场、冶金、建材、耐火材料、中高硬度材料等
适用物料：河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石等
进料粒度：≤25-≤30mm
处理能力：5-110t/h
    对齿辊破碎机简称双辊破或双辊破碎机，是比较老式的破碎设备，经过了无数次的升级和改造，制造工艺更加成熟化。金卓对齿辊破碎机结构简单，过粉碎现象少，辊面上的齿形、尺寸、排列可随物料性质而改变，可对中硬和软矿石进行中、细破碎，如硫酸厂中通常用双辊式破碎机对硫铁矿石进行一次破碎，使直径达到20~30mm，再进入双辊式破碎机进行二次破碎，使矿石直径达到5mm以下，达到沸腾炉的要求。
对辊破结构特点：
    对齿辊破碎机主要由辊轮、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。
1、出料调节装置：两辊轮之间装有楔形或垫片调节装置。
a、楔形装置的顶端装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变小，出料粒度变小。
b、垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。
2、金卓对齿辊破碎机驱动机构：是由两个电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。
3、传动部分：为了平安根据实际情况自行安装罩。
对齿辊破碎机工作原理：
     将破碎物料经给料口落入两辊子之间，进行挤压破碎，成品物料自然落下。遇有过硬或不可破碎物时，其辊子可凭液压缸或弹簧的作用自动退让，使辊子间隙变大，过硬或不可破碎物落下，从而保护对齿辊破碎机不受损坏。相向转动的两辊子有一定的间隙，改变间隙，即可控制产品排料粒度。
对辊式破碎机技术参数：
注：0740型、1060型针对河卵石制砂效果更佳。

型号	2PG0425	2PG0640	2PG0740	2PG0850	2PG1060	2PG1260	2PG1560
辊直径(mm)	Ф400	Ф600	Ф700	Ф800	Ф1000	Ф1200	Ф1500
辊宽(mm)	250	400	400	500	600	600	600
入料粒度(mm)	≤25	≤25	≤25	≤25	≤30	≤30	≤30
排料口(mm)	2-8	2-8	2-8	2-8	2-10	2-10	2-10
处理能力(t/h)	5-10	10-20	15-30	20-40	30-50	40-70	60-110
配动力型号	Y132M-6	Y180L-6	Y200L-4	Y225M-4	Y250M-4	Y315M-6	Y315L-6
电机功率(kw)	5.5×2	15×2	30×2	45×2	55×2	75×2	110×2
